Phapt चरण 220v एसी ड्राइभ VFD

Sck300 श्रृंखला औद्योगिक स्वचालनका लागि डिजाइन गरिएको एक उच्च प्रदर्शन इन्भेन्टर हो, जसले बहु-प्रकार्य र उच्च दक्षता र ऊर्जा बचतको ड्राइभ नियन्त्रणको लागि उपयुक्त छ।

कोर प्रकार्य र फाइदाहरू

उन्नत भेक्टर नियन्त्रण टेक्नोलोजी: उच्च परिप्रेक्षीय गति नियम र स्थिर अपरेशन, उत्कृष्ट गतिशील प्रतिक्रिया।

उच्च दक्षता र ऊर्जा बचत: मोटर सञ्चालन दक्षता अनुकूलित गर्नुहोस् र उल्लेखनीय रूपमा ऊर्जा खपत कम गर्दछ।

फराकिलो अनुकूलता: फ्यानहरू, पम्पहरूको जटिल कार्य सर्तहरू, पम्पहरू, क्रसहरू र अन्य उपकरणहरूको समर्थन गर्नुहोस्।

अनुप्रयोग दृश्य दृश्य

निम्न क्षेत्रहरूमा लचिलो अनुप्रयोग:

तरल पदार्थ नियन्त्रण (फ्यान, पम्प लोड)

सामग्री स्थानान्तरण (कन्वेसर बेल्ट, लिफ्ट)

भारी मेशिनरी (क्रसर, मिक्सर)

विस्तार र अपग्रेडिंग

Sck35500 मा सिमलेस अपग्रेड गर्नुहोस्: प्रदर्शन सुधार गर्नुहोस् र नियन्त्रण बोर्ड प्रतिस्थापन गरेर कार्यात्मक मोड्युलहरू विस्तार गर्नुहोस्।

क्रेन जस्ता विशेष उपकरणहरूको अनुकूलन: म्याद नियन्त्रण र बहु-मोट मोटर समक्रमण जस्ता व्यावसायिक परिदृश्यहरूको आवश्यकताहरू पूरा गर्न विस्तार कार्ड समर्थित छ।

परिमार्जन डिजाइन र टेक्नोलोजी अपग्रेडहरू, एचपी श्रृंखलालाई बिस्तारै विविधीकरण गर्न सकिन्छ, आधारभूतबाट अगाडि बढ्न सकिन्छ।

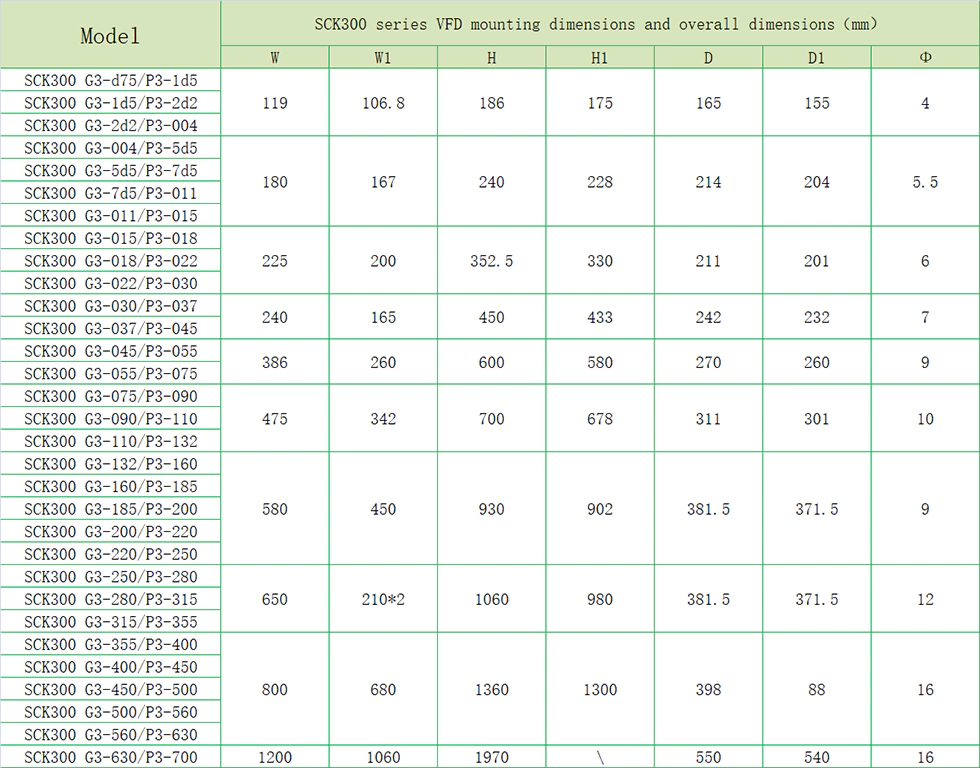

उत्पाद प्यारामिटर (विशिष्टता)

उत्पाद सुविधा

● i / o सुविधाहरू

Mot भोल्टेज दायरा: 220v / 380v / 60 660v ± 1 15%

◆ इनपुट फ्रिक्वेन्सी दायरा: 47 47 ~ 63 63hz

Or फाप भोल्टेज दायरा: 0 ~ रेट इनपुट भोल्टेज

आउटपुट आवृत्ति दायरा: 0 ~ 400hz

● periferaral ईन्टरफेस सुविधाहरू

◆ प्रोग्रामेबल डिजिटल इनपुट: 6 इनपुट

En प्रोग्रामेबल एनालग इनपुट: AI1: 0 ~ 10V इनपुट, Ai2: 0 ~ 10v वा 0 ~ 20 ~ 20ma इनपुट

◆ कलेक्टर आउटपुट खोल्नुहोस्: 1 आउटपुट

◆ रिले आउटपुट: 2 आउटपुटहरू

◆ एनागो आउटपुट: 2 आउटपुटहरू, 0/4 ~ 20m वा 0 ~ 10v

● प्राविधिक प्रदर्शन सुविधाहरू

◆ नियन्त्रण मोड: कुनै PG भेक्टर नियन्त्रण, v / f नियन्त्रण, टोक़ नियन्त्रण।

OUBLED क्षमता: 1 1500% वर्तमान s0 को रेटेड; 1 1800% वर्तमान 10 सेकेन्ड रेटेड

Tra टोक़ बोल्नुहोस्: कुनै पीजी भेक्टर नियन्त्रण: 0.5HZ / 150% (SVC)

Most गति अनुपात: कुनै PG भेक्टर नियन्त्रण: 1: 100

● कार्यात्मक सुविधाहरू

Experation फ्रिक्वेन्सी सेटिंग मोड: डिजिटल सेटिंग, एनाल संचार सेटिंग, बहु-स्पीड सेटिंग, बहु-स्पीड, PID सेटिंग, आदि।

◆ pid नियन्त्रण प्रकार्य

Ma बहु-स्पीड नियन्त्रण प्रकार्य: 1 14 गति नियन्त्रण

◆ स्विंग आवृत्ति नियन्त्रण प्रकार्य

◆ तालागत पावर असफलता रोक्न सकेन

◆ द्रुत / jog कुञ्जी प्रकार्य: बहु-प्रकार्य सर्टकट कुञ्जीले निर्माताहरू द्वारा पूर्ण रूपमा परिभाषित गर्दछ

◆ स्वत: भोल्टेज समायोजन प्रकार्य: जब पावर ग्रिड भोल्टेज परिवर्तन, यसले स्वचालित रूपमा आउटपुट भोल्टेज स्थिर रहन सक्दछ

Locks मा 2 25 प्रकारका दोषहरू प्रकार्यहरू सम्म प्रयोग गर्नुहोस्: वर्तमानमा, भोल्टेज, भोल्टेज, भोल्टेज, फ्ल्याटेशन अन्तर्गत, चरण घाटा, अधिक सुरक्षा कार्यहरू, ओभरलोड र अन्य सुरक्षा कार्यहरू

उत्पादन अनुप्रयोग

उत्पादनहरू धातु र रासायनिक उद्योग, संकुचन, क्रेन, नगरपालिका ईन्जिनियरिंग अवसरहरूमा प्रयोग गर्न सकिन्छ।

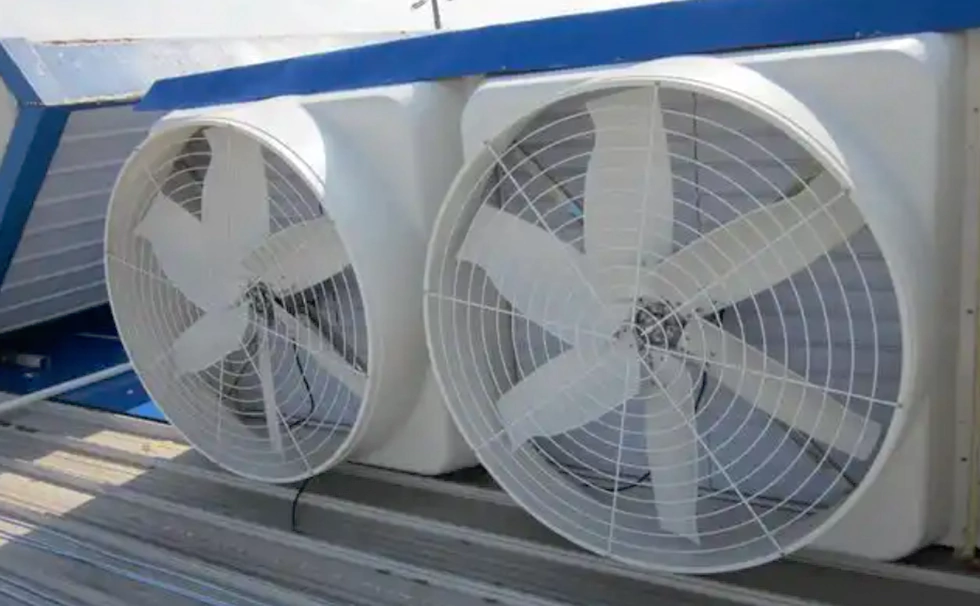

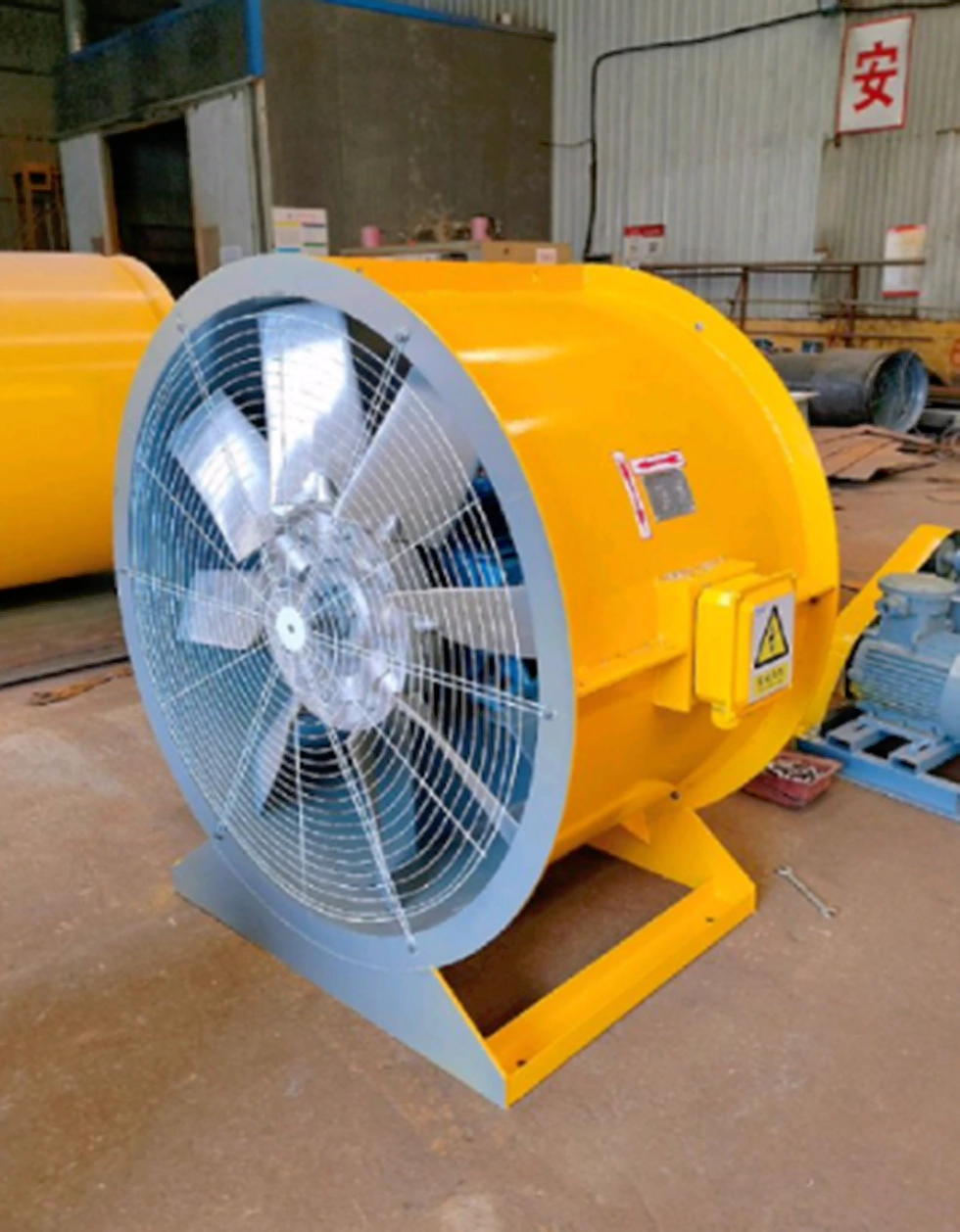

फ्यान

फ्यानहरूको क्षेत्रमा आवृत्ति कन्फर्क्नरको आवेदन मात्र पर्याप्त रूपमा ऊर्जा उपभोग कम गर्दैन, तर बुद्धिमान नियन्त्रण मार्फत प्रणाली शुद्धता र स्वचालित रूपले सुधार गर्दछ। WESCE SCK300 श्रृंखला, यसको उच्च कम्पोनेशिप र ऊर्जा बचत एल्गोरिथ्सहरूको साथ, विविध राजद्वकारी प्रशंसकहरूलाई हरियो फ्यानहरूमा कभर गर्न सक्दछ, कम्पनीहरूले हरियो र दक्ष उत्पादन प्राप्त गर्न सक्छन्।

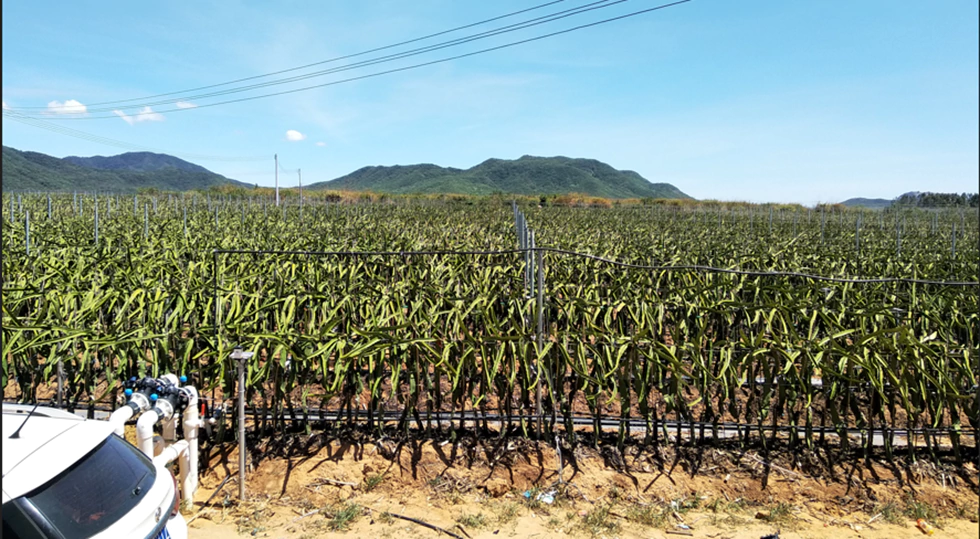

क्षेत्र सिंचाई

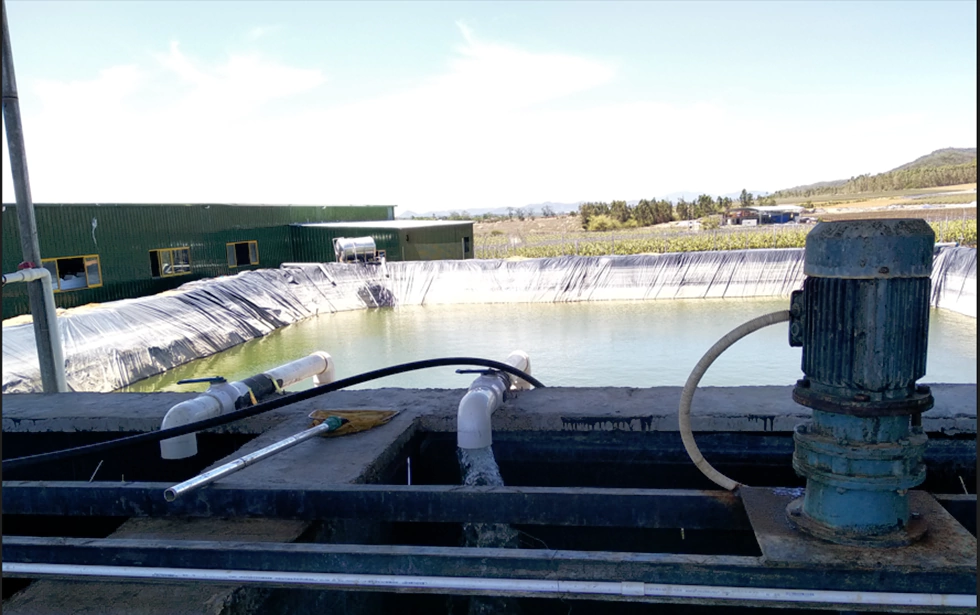

कृषि सिँचाइमा, लगातार दबाव पानी आपूर्तिको लागि VFD लगभग मानक हो। सबै भन्दा पहिले, पम्प सुरु गर्ने क्रममा VFD बिस्तारै यसको अपरेटिंग फ्रिक्वेन्सी बढाउन सक्दछ, ताकि पम्प बिस्तारै दौड्न सक्दछ, ताकि पानीले पाइपलाइनमा धेरै प्रभाव पार्न सक्दैन। VFD तब हाम्रो पाइपहरूमा दबाब बराबर गर्न दुर्गम दबाब गज वा दबाब सेन्सरको साथ संयोजनको रूपमा प्रयोग गर्न सकिन्छ। अन्तमा, VFD दबाब संरक्षण पाइपलाइनलाई नियन्त्रण गर्न सक्दछ, तर यसको आफ्नै ओभरलोड, ओभरप्रोडल, ओभरप्रोर, अत्यधिक वा पम्पको क्षति कम गर्न पनि पनि।

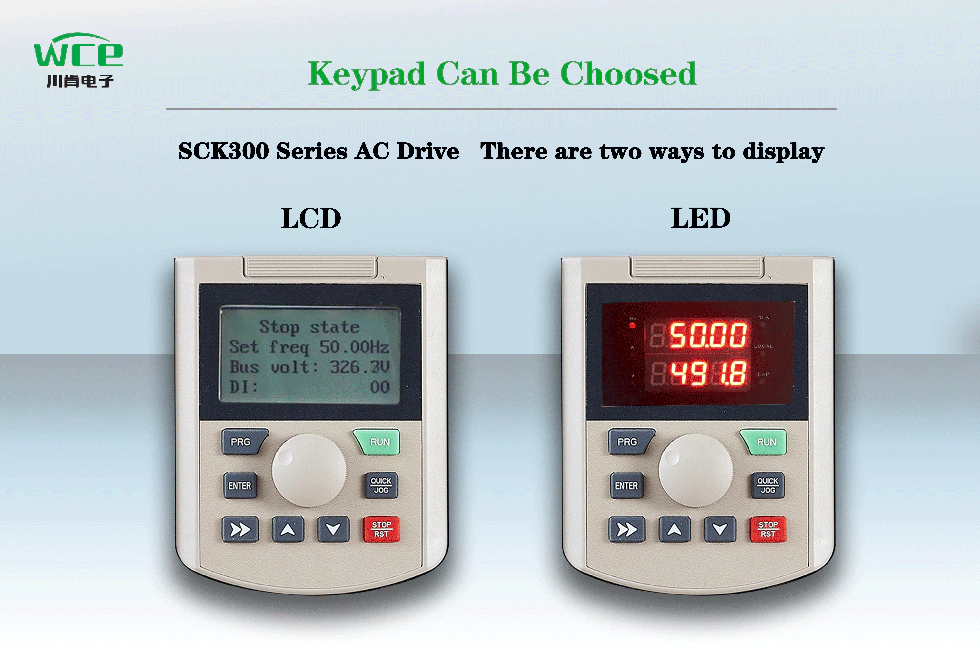

दुई प्रदर्शन मोडहरू उपलब्ध छन्:

1.lcd प्रदर्शन: चिनियाँ र अंग्रेजी प्रदर्शनको साथ आउनुहोस्, तपाईं रूसी, पोर्तुगाली, फारसी र अन्य भाषाहरू अनुकूलित गर्न सक्नुहुन्छ।

2. यदि प्रदर्शन: परम्परागत डिजिटल ट्यूब डिस्प्ले, डबल लाइन प्रदर्शन, एकै समयमा दुई सेटहरू अवलोकन गर्नुहोस्।

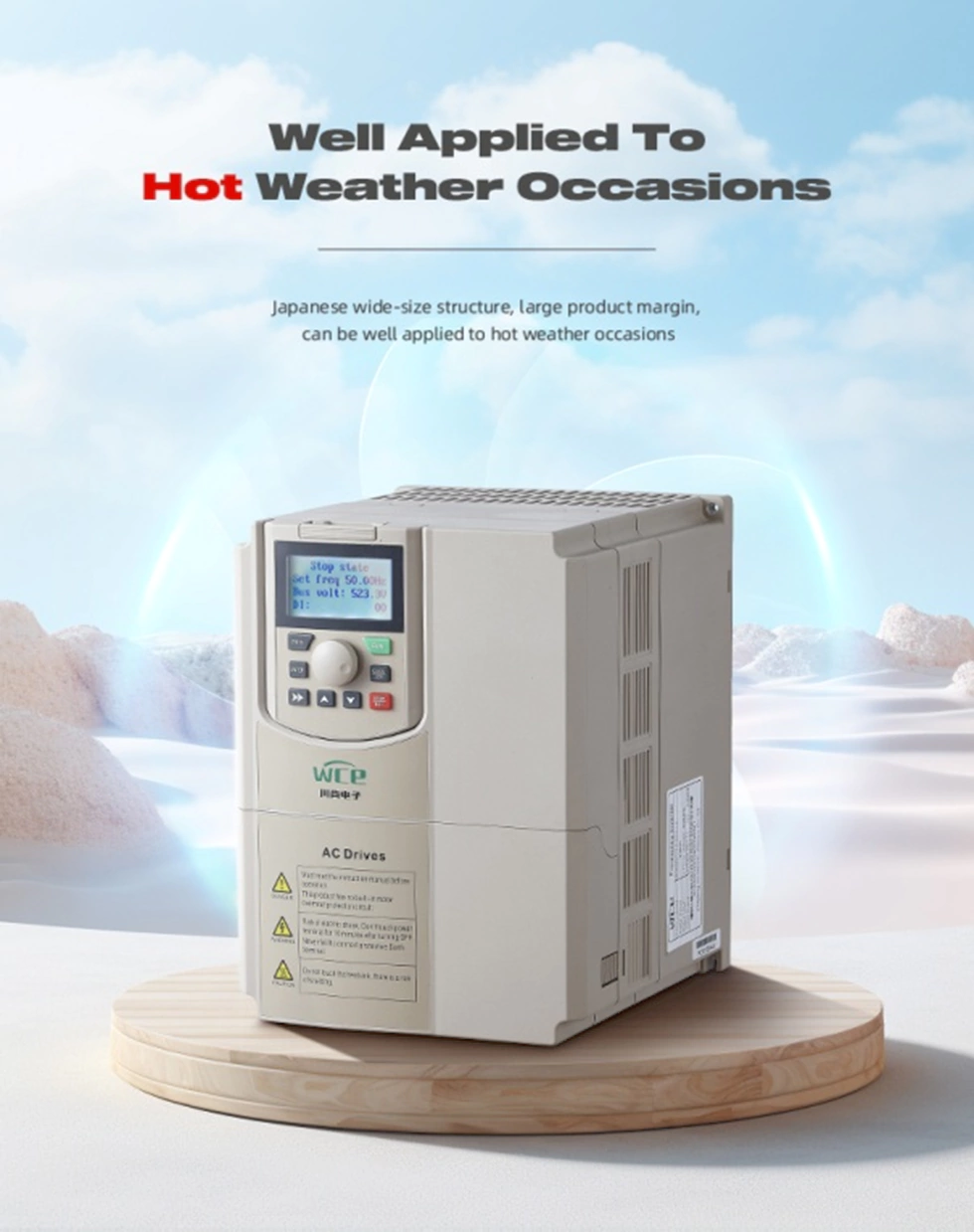

VFD फराकिलो र ठूलो पैमाने संरचनात्मक डिजाइन अपनाईन्छ, ठूलो आकारको चिसो कम्पोनेन्टहरू एकीकृत गर्दछ, र उच्च लोड अपरेशन क्षमता र उच्च दक्षता उपयोग दर छ। चिसो प्रणाली र उच्च तापमान प्रतिरोधी घटकहरूको चयन सुदृढ गरेर, यसले उच्च तापमान र कठोर काम गर्ने अवस्थालाई सुक्खा बनाउन सक्छ।

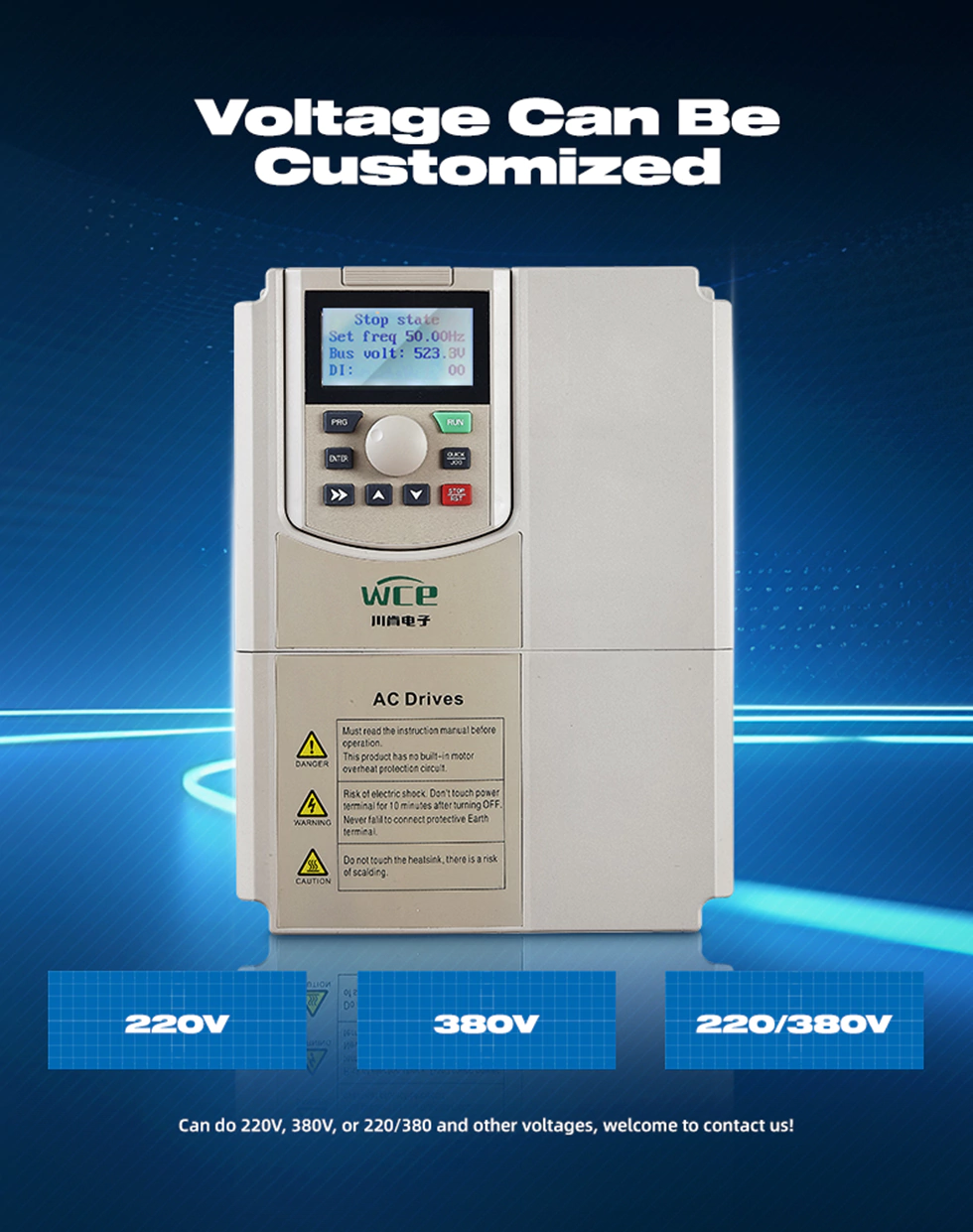

विभिन्न प्रकारका इनपुट र आउटपुट मोडहरू अनुकूलन गर्न सकिन्छ:

1.3P p 380V इनपुट 3P 38 380v आउटपुटमा।

2। 3P22 0V इनपुट 3P22 0V आउटपुटमा।

3। 3P66 0V इनपुट 3p66 0V आउटपुटमा।

।

।

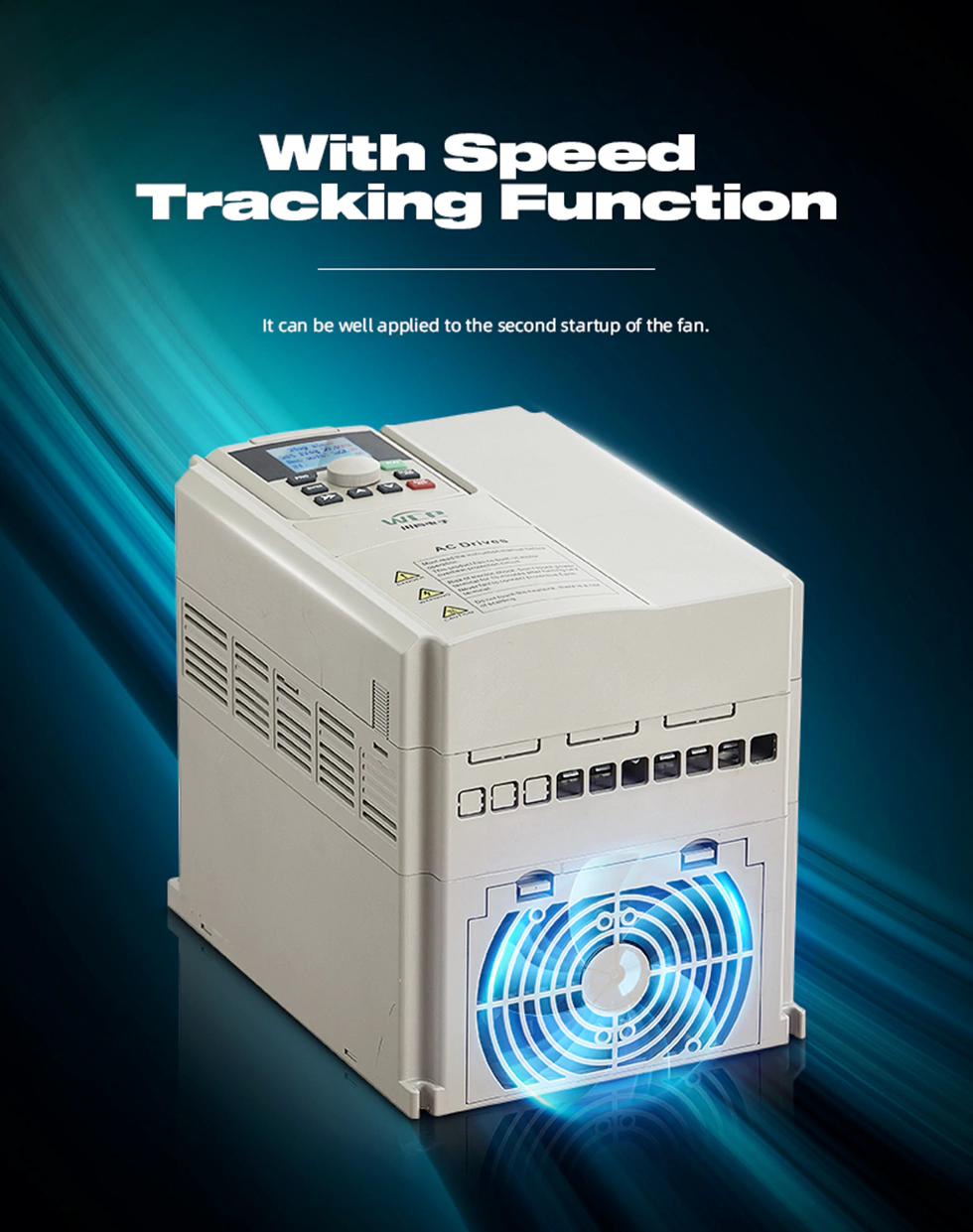

गति ट्र्याकिंग समारोहको साथ, राम्रो डबल सुरुवात गर्न सक्दछ।

यो मोडब्सको संचारको साथ आउँदछ, र विस्तार कार्डहरू थपेर मोडबस TCP, Prpfibus र प्रोफाइनेट पनि लागू गर्न सक्दछ।

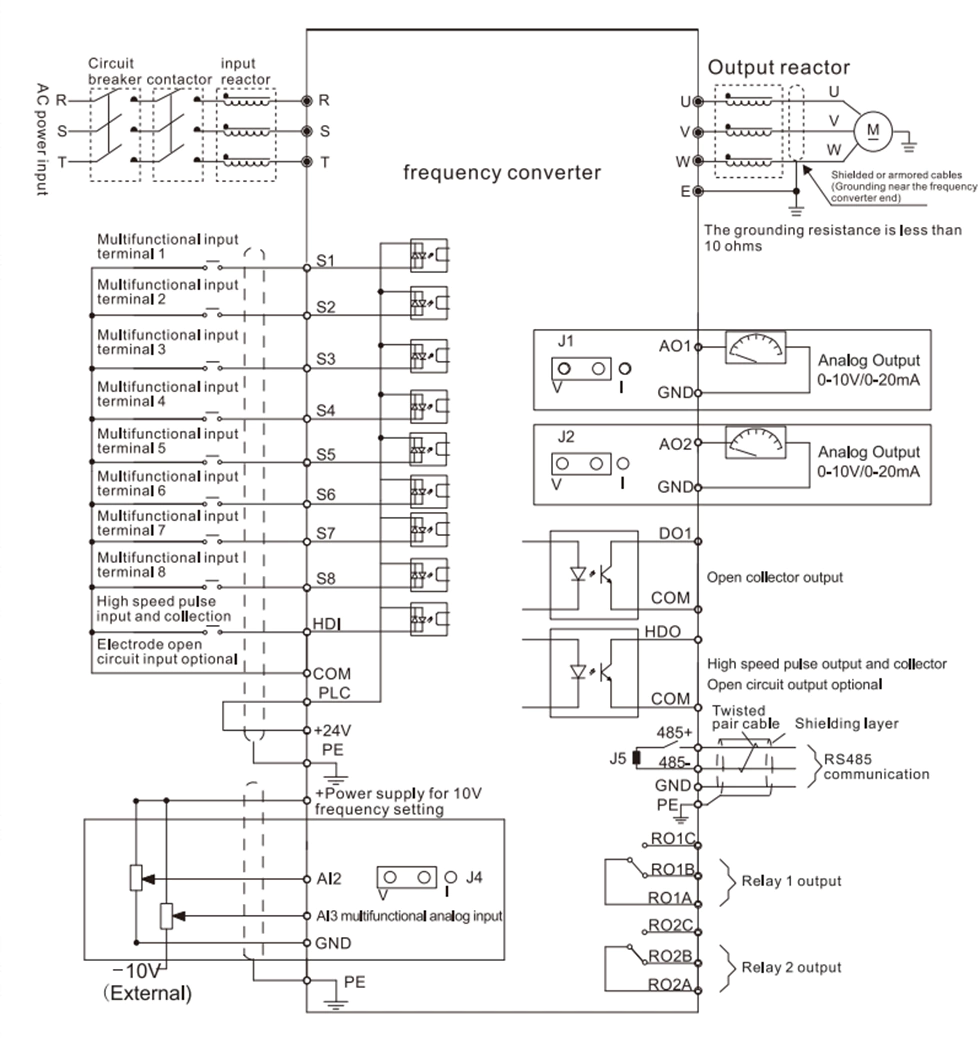

VFD WAIRING रेखाचित्र।
